| 品牌：米思米 | 型号：L梯形齿 | 材质：不锈钢 |

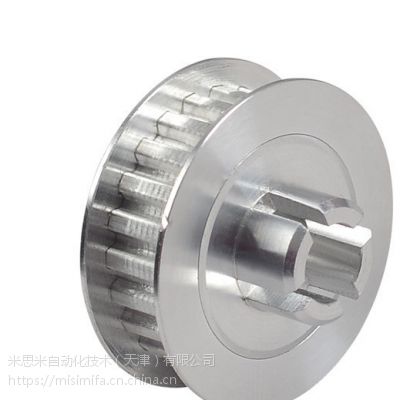

| 皮带轮类型：L梯形齿 |
如果您需要加工同步带轮，我们可以为您提供来图来样生产加工，我们技术部也可按您提供同步带轮系列的齿数、内孔、键槽、宽度、材料等参数为您绘制同步带轮图纸；需要特殊规格型号或特殊性能要求（如发黑、抛光、镀锌、镀镍等）本公司也可尽量满足客户的要求，给予定制。本司也可为您提供测绘同步带轮服务。只要是您需要，我们就可以为您生产出您所需要的同步带轮，我们加工出来的同步带轮一定让您满意。
查表及定制带轮须知：
1、本公司生产的带轮既为国产化设备的同步带配套，又能代替进口带轮使用。
2、用户定制同步带轮，请提供带轮图纸（图在可不必绘制带轮的齿型尺寸），本公司也可按用户提供的型号，带轮内孔，键槽宽度等尺寸为用户绘制带轮图纸；也可为用户提供测绘带轮等服务。
3、带轮的外径公差、端面跳动量、径向跳动量符合、、规定。
4、各种规格型号的同步带选用带轮齿面宽度须符合规定要求。
5、带轮外径、档边尺寸按附表规定选用。
6、附表中没有列出的带轮规格，本公司也可生产。
7、制造带轮用材质以碳素钢为主，如需要也可用铝合金、尼龙等材料加工；带轮外径大与250mm，采用铸铁。
带轮外径公差(单位：MM)表1 | |
带轮外径 | 公差 |
25.40 | +0.05/0 |
25.4050.80 | +0.08/0 |
50.80101.60 | +0.10/0 |
101.60177.80 | +0.13/0 |
177.80304.80 | +0.15/0 |
304.80508.00 | +0.18/0 |
>508.00 | +0.20/0 |
带轮端面允许跳动量公差(单位：MM)表2 | |
带轮外径 | 允许跳动量 |
101.60 | 0.1 |
>101.60254.00 | 带轮外径x0.001 |
>254.00 | 0.25+[(带轮外径-254.00)x0.005] |
带轮径向允许跳动量(单位：MM)表3 | |
带轮外径 | 允许跳值 |
203.20 | 0.13 |
>203.20 | 0.13+[(带轮外径-203.20)x0.005] |
规格 | 齿数 | 节径 d | 外径 do | 档边直径 df | 档边内径 db | 档边厚度 h |
12L | 12 | 36.38 | 35.62 | 40 | 27 | 1 |
13L | 13 | 39.41 | 38.65 | 44 | 32 | 1 |
14L | 14 | 42.45 | 41.68 | 49 | 29 | 1 |
15L | 15 | 45.48 | 44.72 | 51 | 36 | 1 |
16L | 16 | 48.51 | 47.75 | 54 | 39 | 1 |
17L | 17 | 51.54 | 50.78 | 61 | 45 | 1.5 |
18L | 18 | 54.57 | 53.81 | 61 | 45 | 1.5 |
19L | 19 | 57.61 | 56.84 | 61 | 45 | 1.5 |
20L | 20 | 60.64 | 59.88 | 64 | 48 | 1.5 |
21L | 21 | 63.67 | 62.91 | 68 | 52 | 1.5 |
22L | 22 | 66.7 | 65.94 | 75 | 55 | 1.5 |
23L | 23 | 69.73 | 68.97 | 75 | 55 | 1.5 |
24L | 24 | 72.77 | 72 | 80 | 60 | 1.5 |
25L | 25 | 75.8 | 75.04 | 82 | 64 | 1.5 |
26L | 26 | 78.83 | 78.07 | 86 | 70 | 1.5 |
27L | 27 | 81.86 | 81.1 | 86 | 70 | 1.5 |
28L | 28 | 84.89 | 84.13 | 90 | 70 | 1.5 |
30L | 30 | 90.96 | 90.2 | 98 | 78 | 1.5 |
32L | 32 | 97.02 | 96.26 | 102 | 90 | 1.5 |
34L | 34 | 103.08 | 102.32 | 108.5 | 90 | 1.5 |
36L | 36 | 109.15 | 108.39 | 115 | 95 | 1.5 |
38L | 38 | 115.21 | 114.45 | 123 | 103 | 1.5 |
40L | 40 | 121.28 | 120.51 | 131 | 111 | 1.5 |
42L | 42 | 127.34 | 126.58 | 138 | 118 | 1.5 |
44L | 44 | 133.4 | 132.64 | 146 | 126 | 1.5 |
46L | 46 | 139.47 | 138.71 | 153 | 133 | 1.5 |
48L | 48 | 145.53 | 144.77 | |||
50L | 50 | 151.6 | 150.83 | |||
60L | 60 | 181.91 | 181.15 | |||
72L | 72 | 218.3 | 217.53 | |||
84L | 84 | 254.68 | 253.92 | |||
96L | 96 | 291.06 | 290.3 |
