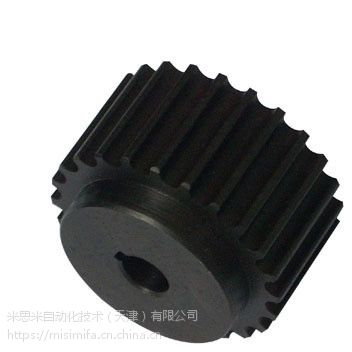

| 品牌：米思米 | 型号：T5型齿 | 材质：不锈钢 |
| 皮带轮类型：T5型齿 |
如果您需要加工同步带轮，我们可以为您提供来图来样生产加工，我们技术部也可按您提供同步带轮系列的齿数、内孔、键槽、宽度、材料等参数为您绘制同步带轮图纸；需要特殊规格型号或特殊性能要求（如发黑、抛光、镀锌、镀镍等）本公司也可尽量满足客户的要求，给予定制。本司也可为您提供测绘同步带轮服务。只要是您需要，我们就可以为您生产出您所需要的同步带轮，我们加工出来的同步带轮一定让您满意。
查表及定制带轮须知：
1、本公司生产的带轮既为国产化设备的同步带配套，又能代替进口带轮使用。
2、用户定制同步带轮，请提供带轮图纸（图在可不必绘制带轮的齿型尺寸），本公司也可按用户提供的型号，带轮内孔，键槽宽度等尺寸为用户绘制带轮图纸；也可为用户提供测绘带轮等服务。
3、带轮的外径公差、端面跳动量、径向跳动量符合、、规定。
4、各种规格型号的同步带选用带轮齿面宽度须符合规定要求。
5、带轮外径、档边尺寸按附表规定选用。
6、附表中没有列出的带轮规格，本公司也可生产。
7、制造带轮用材质以碳素钢为主，如需要也可用铝合金、尼龙等材料加工；带轮外径大与250mm，采用铸铁。
带轮外径公差(单位：MM)表1 | |
带轮外径 | 公差 |
25.40 | +0.05/0 |
25.4050.80 | +0.08/0 |
50.80101.60 | +0.10/0 |
101.60177.80 | +0.13/0 |
177.80304.80 | +0.15/0 |
304.80508.00 | +0.18/0 |
>508.00 | +0.20/0 |
带轮端面允许跳动量公差(单位：MM)表2 | |
带轮外径 | 允许跳动量 |
101.60 | 0.1 |
>101.60254.00 | 带轮外径x0.001 |
>254.00 | 0.25+[(带轮外径-254.00)x0.005] |
带轮径向允许跳动量(单位：MM)表3 | |
带轮外径 | 允许跳值 |
203.20 | 0.13 |
>203.20 | 0.13+[(带轮外径-203.20)x0.005] |
规格 | 齿数 | 节径d | 外径do | 档边直径df | 档边内径db | 档边厚度h |
10-T5 | 10 | 15.92 | 15.07 | 18 | 12 | 1 |
11-T5 | 11 | 17.51 | 16.66 | 22 | 11 | 1 |
12-T5 | 12 | 19.1 | 18.25 | 25 | 15 | 1 |
13-T5 | 13 | 20.69 | 19.84 | 25 | 15 | 1 |
14-T5 | 14 | 22.28 | 21.43 | 25 | 15 | 1 |
15-T5 | 15 | 23.87 | 23.02 | 26 | 17 | 1 |
16-T5 | 16 | 25.46 | 24.61 | 29 | 18 | 1 |
17-T5 | 17 | 27.06 | 26.21 | 29 | 18 | 1 |
18-T5 | 18 | 28.65 | 27.8 | 32 | 21 | 1 |
19-T5 | 19 | 30.24 | 29.39 | 34.5 | 24.5 | 1 |
20-T5 | 20 | 31.83 | 30.98 | 34.5 | 24.5 | 1 |
21-T5 | 21 | 33.42 | 32.57 | 37.8 | 28 | 1 |
22-T5 | 22 | 35.01 | 34.16 | 40 | 27 | 1 |
23-T5 | 23 | 36.61 | 35.76 | 40 | 27 | 1 |
24-T5 | 24 | 38.2 | 37.35 | 44 | 32 | 1 |
25-T5 | 25 | 39.79 | 38.94 | 44 | 32 | 1 |
26-T5 | 26 | 41.38 | 40.53 | 44 | 32 | 1 |
27-T5 | 27 | 42.97 | 42.12 | 48 | 38 | 1 |
28-T5 | 28 | 44.56 | 43.71 | 48 | 38 | 1 |
29-T5 | 29 | 46.15 | 45.3 | 51 | 36 | 1 |
30-T5 | 30 | 47.75 | 46.9 | 51 | 36 | 1 |
32-T5 | 32 | 50.93 | 50.08 | 54 | 39 | 1.5 |
34-T5 | 34 | 54.11 | 53.26 | 28 | 47 | 1.5 |
36-T5 | 36 | 57.3 | 56.45 | 61 | 45 | 1.5 |
38-T5 | 38 | 60.48 | 59.63 | 64 | 48 | 1.5 |
40-T5 | 40 | 63.66 | 62.81 | 68 | 52 | 1.5 |
42-T5 | 42 | 66.85 | 66 | 73 | 61 | 1.5 |
44-T5 | 44 | 70.03 | 69.18 | 73 | 61 | 1.5 |
46-T5 | 46 | 73.21 | 72.36 | 78 | 66 | 1.5 |
48-T5 | 48 | 76.39 | 75.54 | 82 | 64 | 1.5 |
50-T5 | 50 | 79.58 | 78.73 | 86 | 70 | 1.5 |
60-T5 | 60 | 95.49 | 94.64 | 102 | 90 | 1.5 |
